DescarcăRafturi cantilever STRATUS

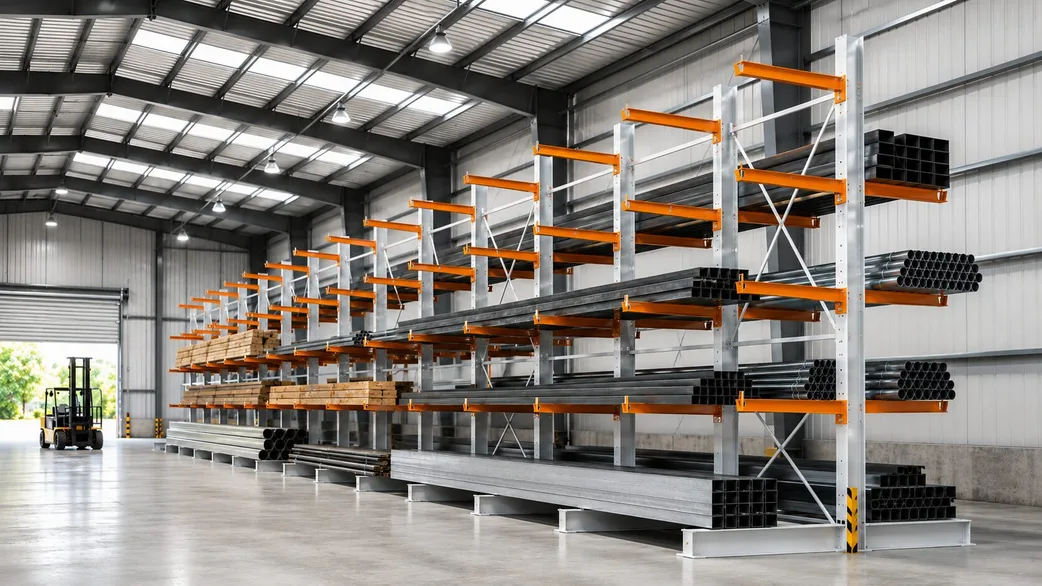

Sistemul cantilever STRATUS este conceput pentru depozitarea organizată a materialelor lungi, voluminoase și supradimensionate, precum profile metalice, țevi, cherestea, panouri și alte încărcături nestandard. Structura deschisă în față oferă acces direct la mărfuri și ușurează încărcarea și descărcarea, atât manual, cât și cu utilaje de manipulare.
Sistemul este construit din montanți, baze, brațe cantilever și elemente de contravântuire robuste, formând o soluție de depozitare stabilă și flexibilă pentru diferite configurații de depozit și tipuri de materiale. Datorită construcției modulare, STRATUS poate fi configurat cu o față sau cu două fețe și adaptat la diferite înălțimi, lungimi ale brațelor, dimensiuni ale bazei și sarcini.
Este potrivit pentru depozite industriale, unități de producție, depozite de cherestea, centre metalurgice și alte spații în care materialele lungi trebuie depozitate în siguranță, la vedere și eficient.
Componente
1Montant
Element vertical care formează structura principală de susținere a sistemului.
2Braț
Element orizontal portant, conceput pentru a susține mărfuri lungi sau voluminoase.
3Bază
Element de sprijin fixat la partea inferioară a montantului pentru stabilitate și distribuirea sarcinii.
4Contravântuire diagonală
Element de rigidizare care conferă rigiditate și stabilitate structurii.
5Contravântuire orizontală
Element de legătură între cadre, care asigură alinierea și rezistența structurală.
6Opritor de capăt
Opritor de siguranță montat la capătul brațului, care previne alunecarea mărfurilor.

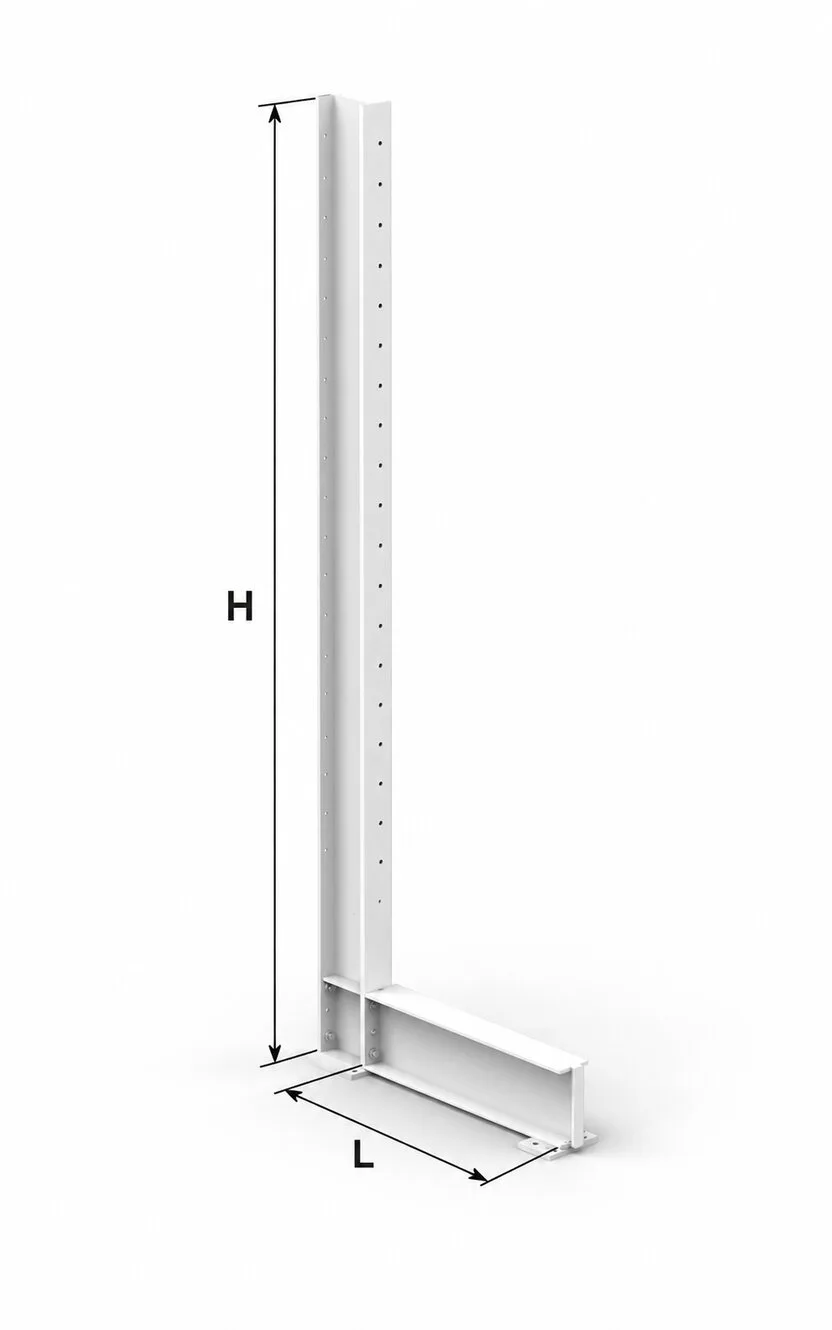

Dimensiuni (mm)
- Înălțimea montantului:
- 2000, 2500, 3000, 3500, 4000, 4500, 5000, 5500, 6000
- Lungimea bazei:
- 500, 600, 700, 800, 900, 1000, 1100, 1250, 1300, 1500, 1800
- Tip profil montant (mm):
- IPE (80 / 100 / 120 / 140 / 160 / 180 / 200 / 220 / 240 / 270 / 300)
Culoare: RAL 2008 roșu-portocaliu deschis
- Sarcină maximă per braț:
- de la 150 la 2000 kg
- Material:
- Oțel
- Grosime metal (mm):
- 3,8–7,1
- Tip fixare internă:
- fixare cu șuruburi
- Tip fixare în pardoseală:
- fixare cu ancore
Catalog tehnic – Cantilever Gama STRATUS
Componente, sarcini admise și configurații ale rafturilor cantilever STRATUS.

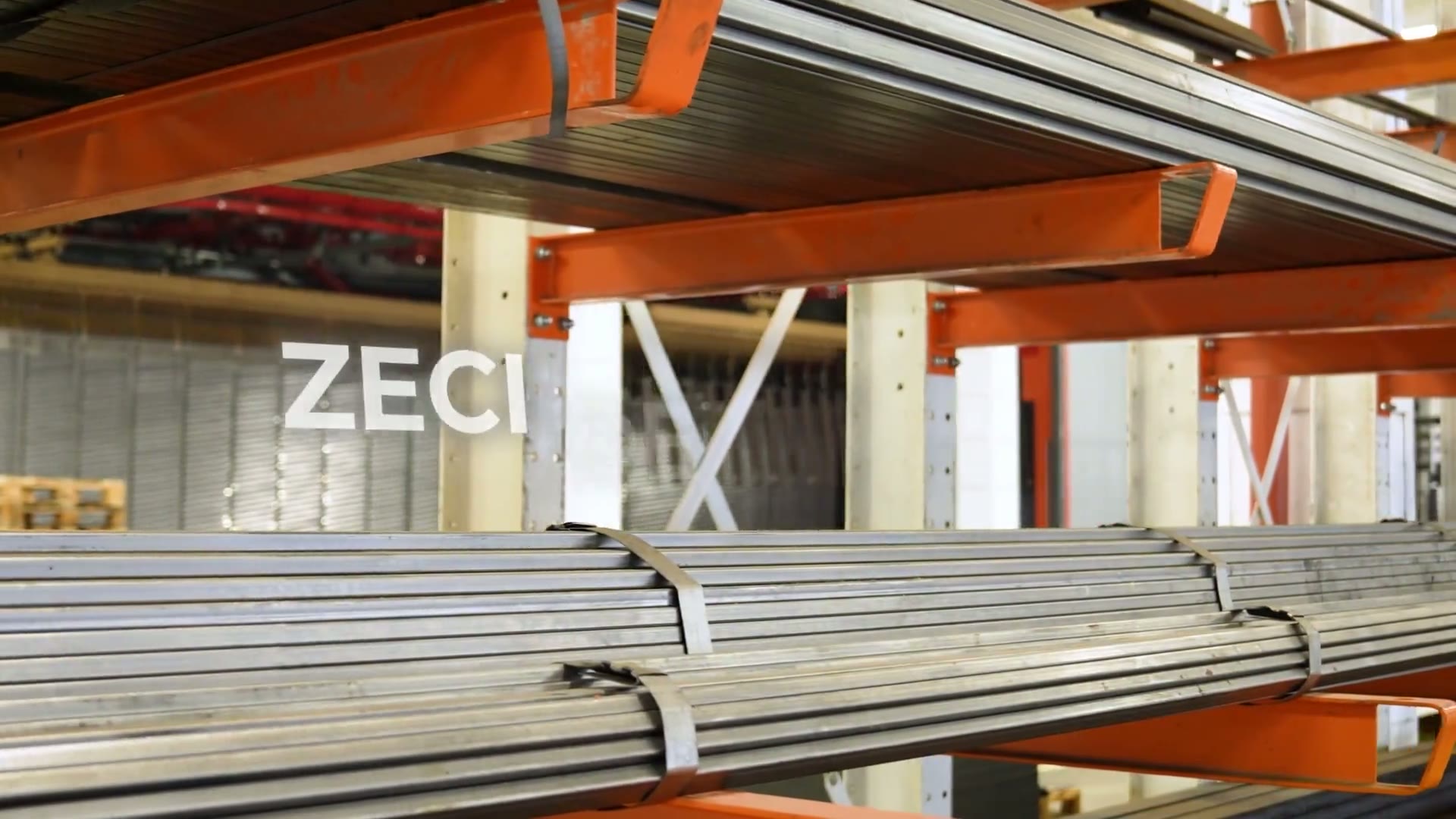

DescarcăCantilever gama STRATUS – depozitare profesională pentru încărcături lungi

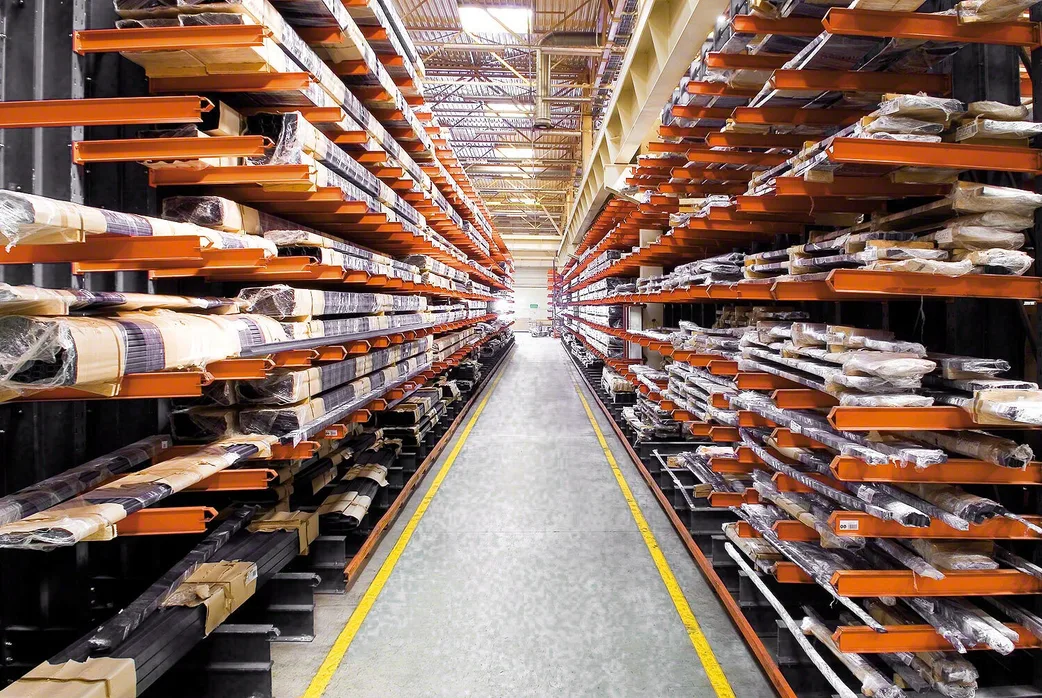

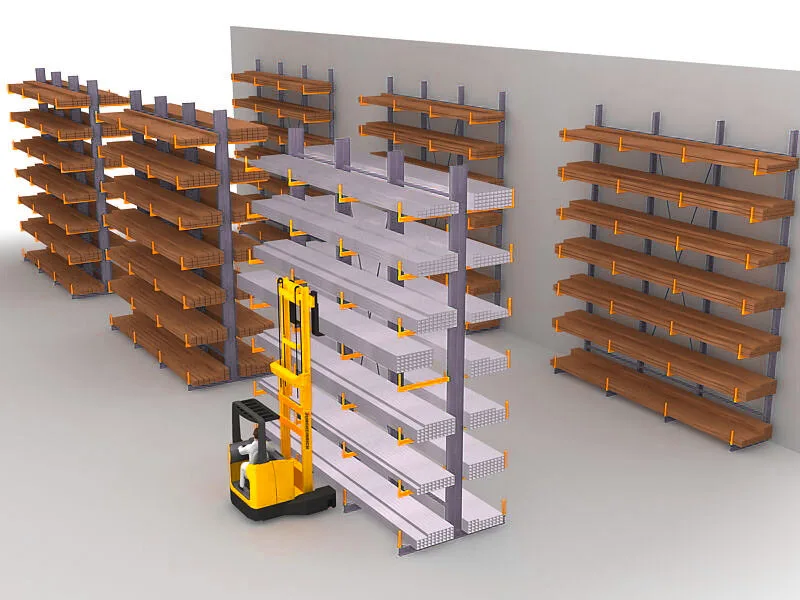

O instalație STRATUS în lucru: travee pe o față și pe două fețe cu cherestea, țevi și tablă, încărcate cu motostivuitorul direct din culoar, datorită frontului liber.

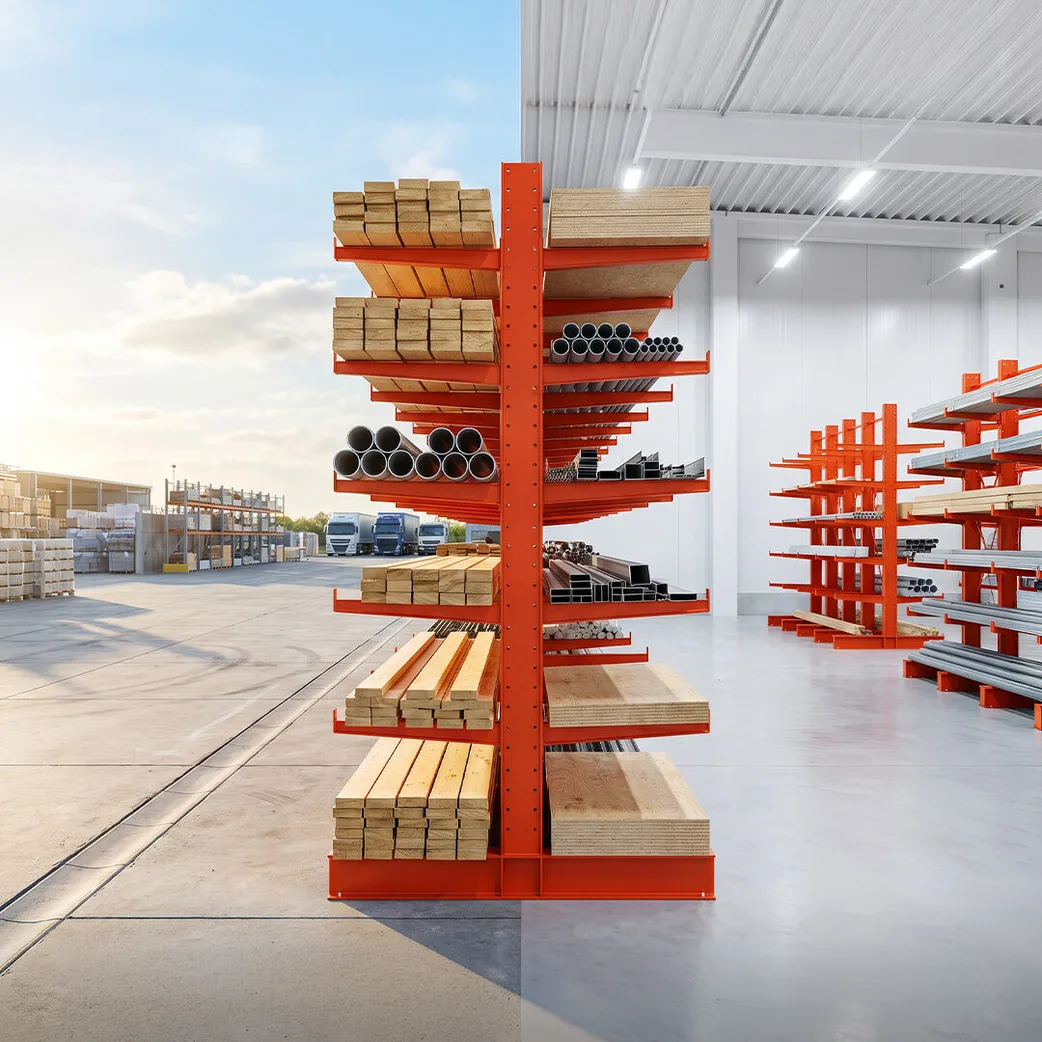

Cantilever Gama STRATUS – depozitare profesională pentru încărcături lungi
Rafturile cantilever STRATUS pentru încărcături lungi și grele.
Configurații ale raftului

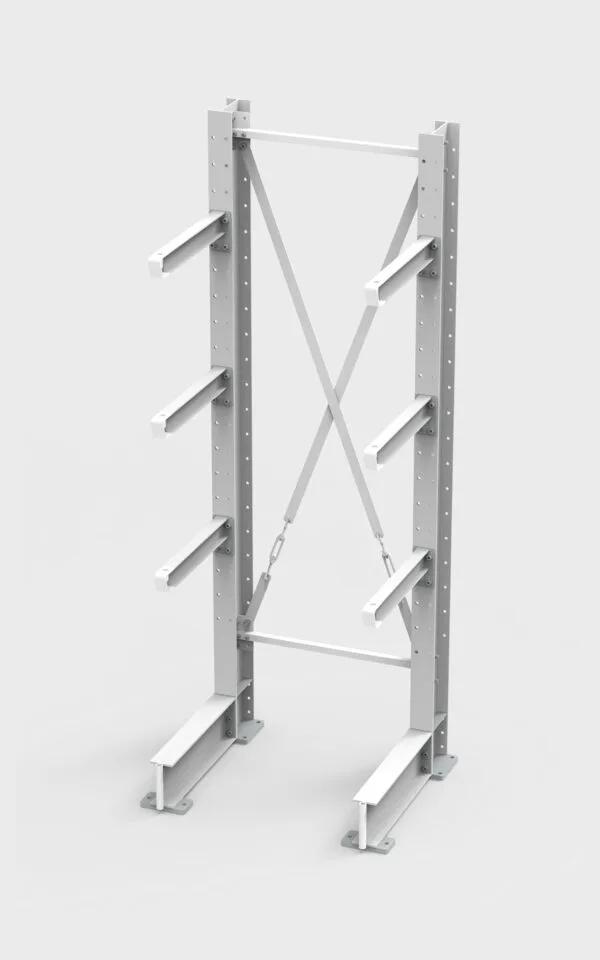

Cu o față
Destinat depozitării dintr-o singură parte. Ideal pentru montarea de-a lungul pereților sau în zonele perimetrale, unde contează folosirea maximă a spațiului.

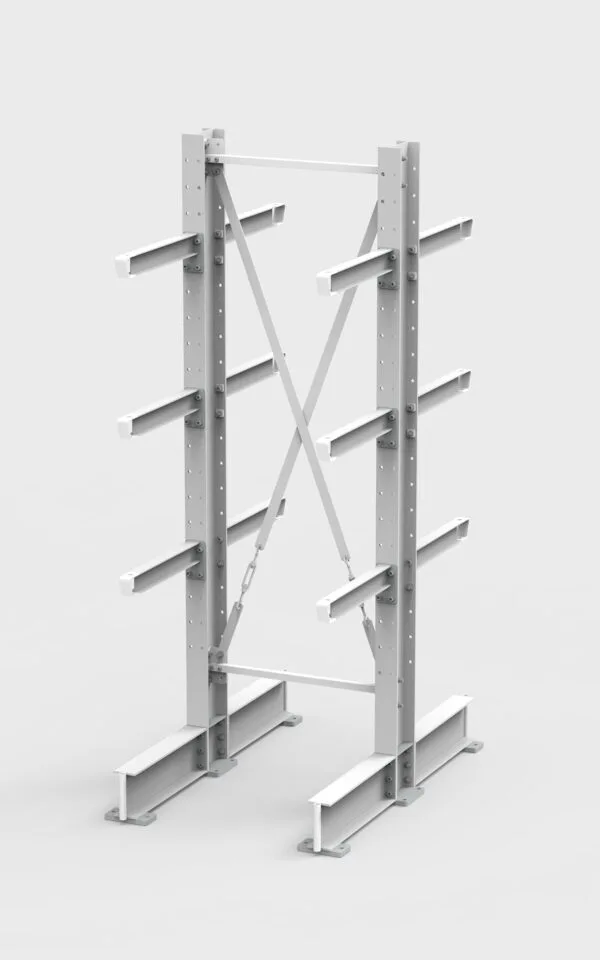

Cu două fețe
Oferă acces la depozitare din ambele părți ale structurii. Potrivit pentru zonele deschise ale depozitului și culoarele centrale.

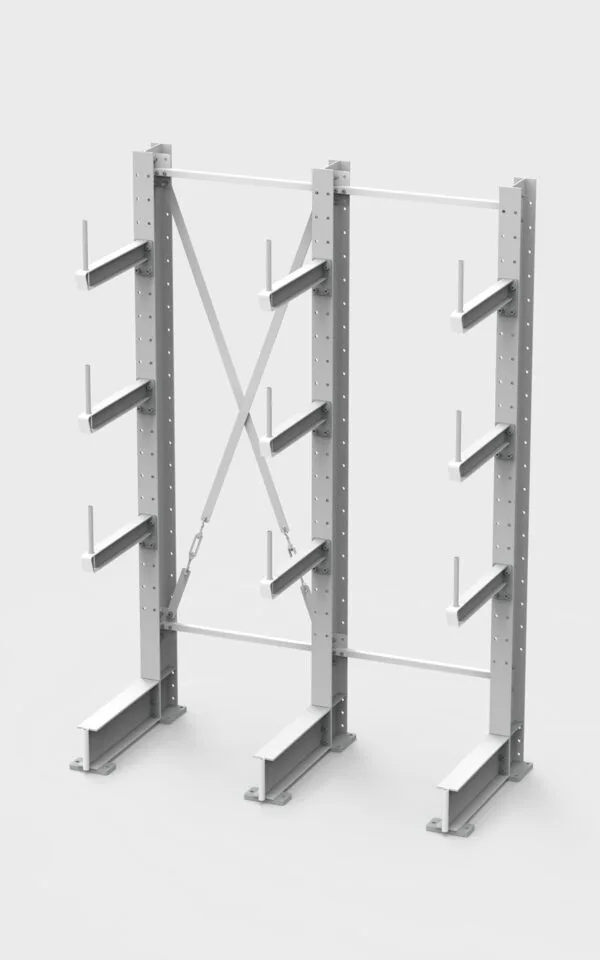

Multiplu cu o față
Mai multe secțiuni cu o față legate într-un rând continuu, formând un sistem de depozitare extins, cu acces dintr-o parte.

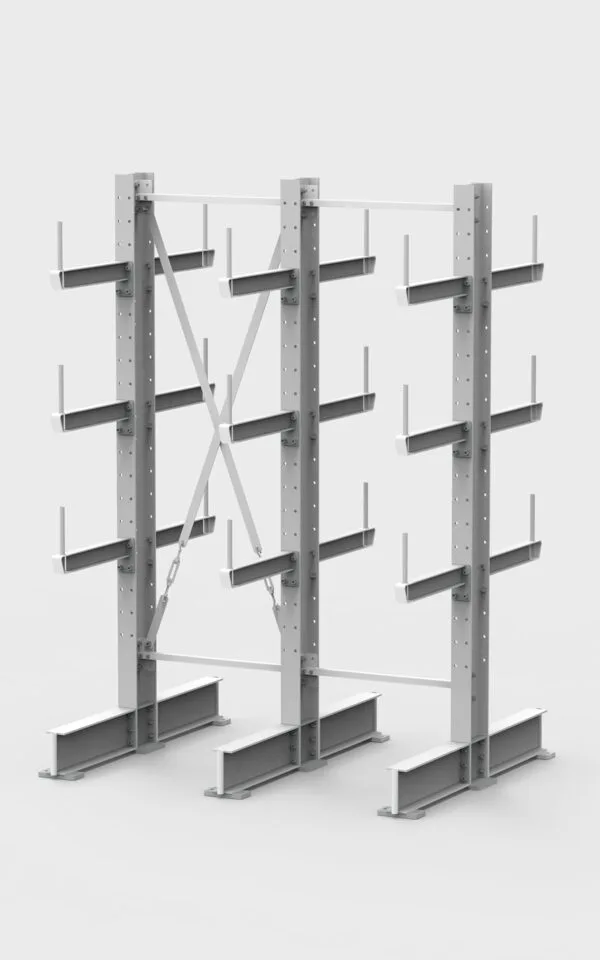

Multiplu cu două fețe

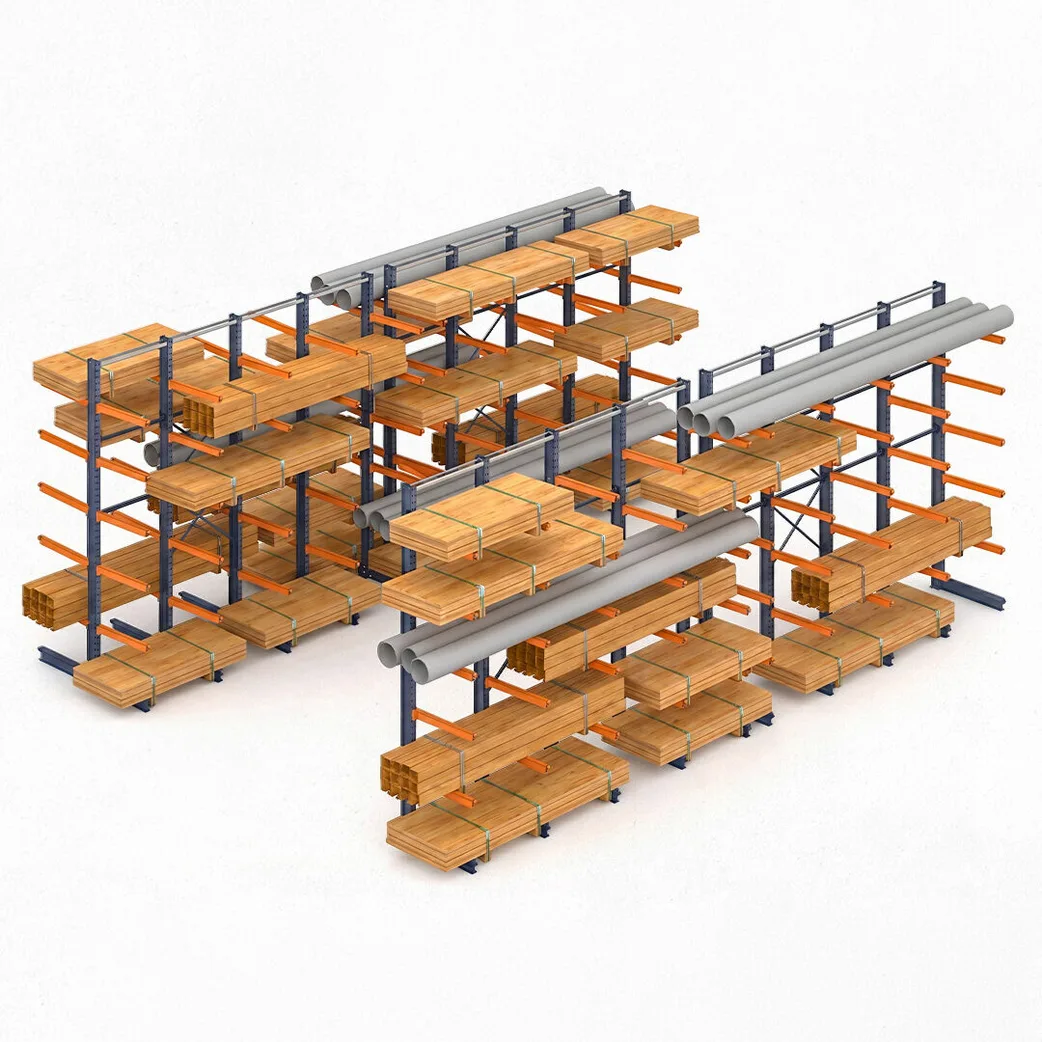

Mai multe secțiuni cu două fețe legate într-un rând continuu, cu capacitate de depozitare pe ambele părți și folosire eficientă a spațiului central.

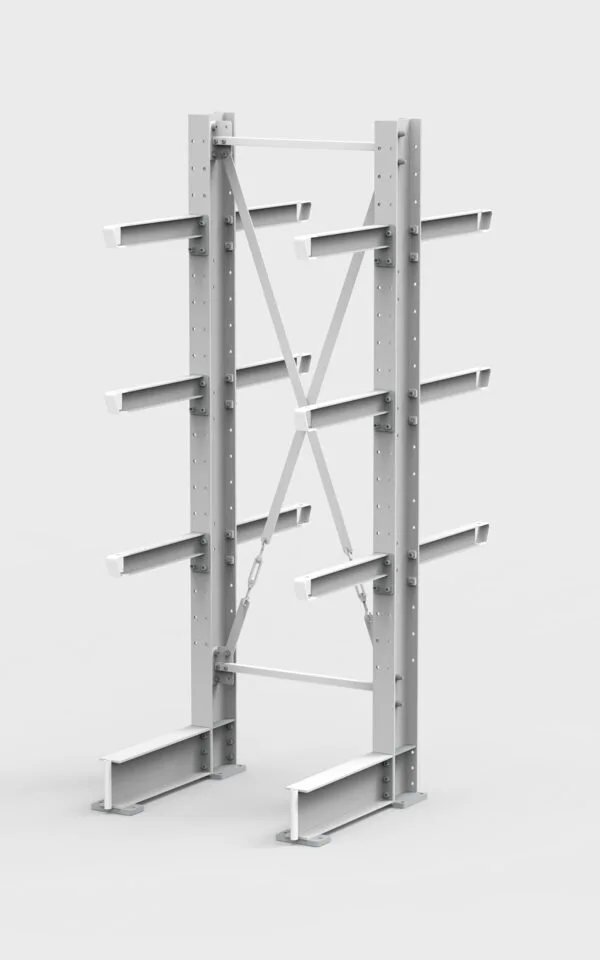

Montaj incorect
Atenție: Nu montați niciodată brațe pe partea din spate a unui raft cantilever cu o față, chiar dacă montantul are găuri de prindere pe ambele părți.
Unde funcționează cel mai bine

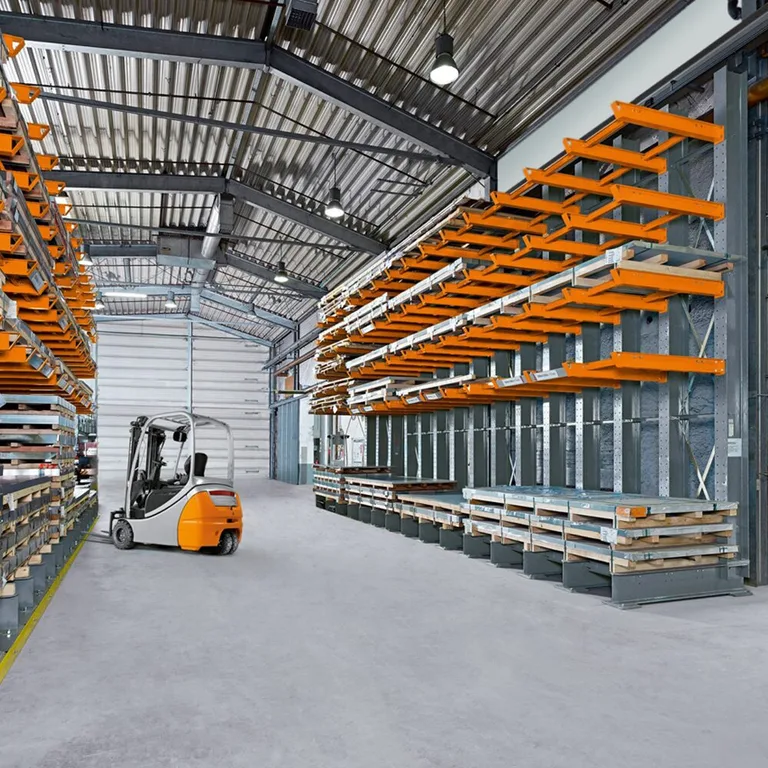

Hală industrială

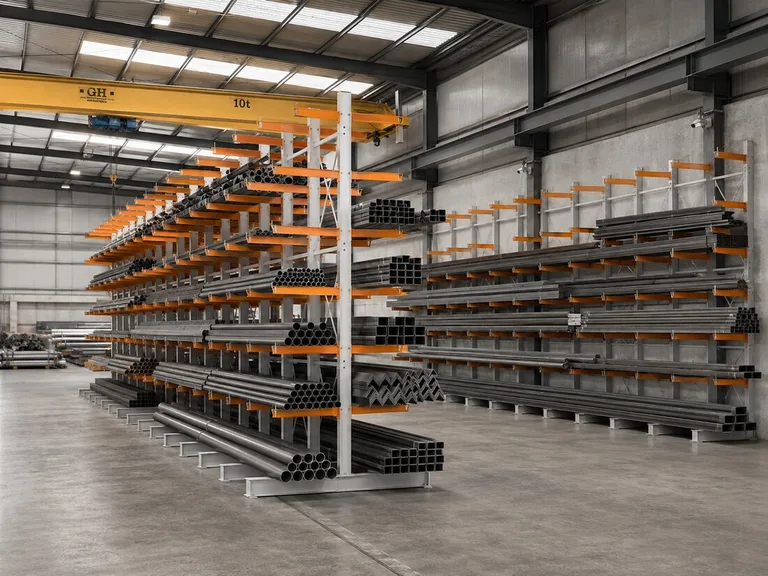

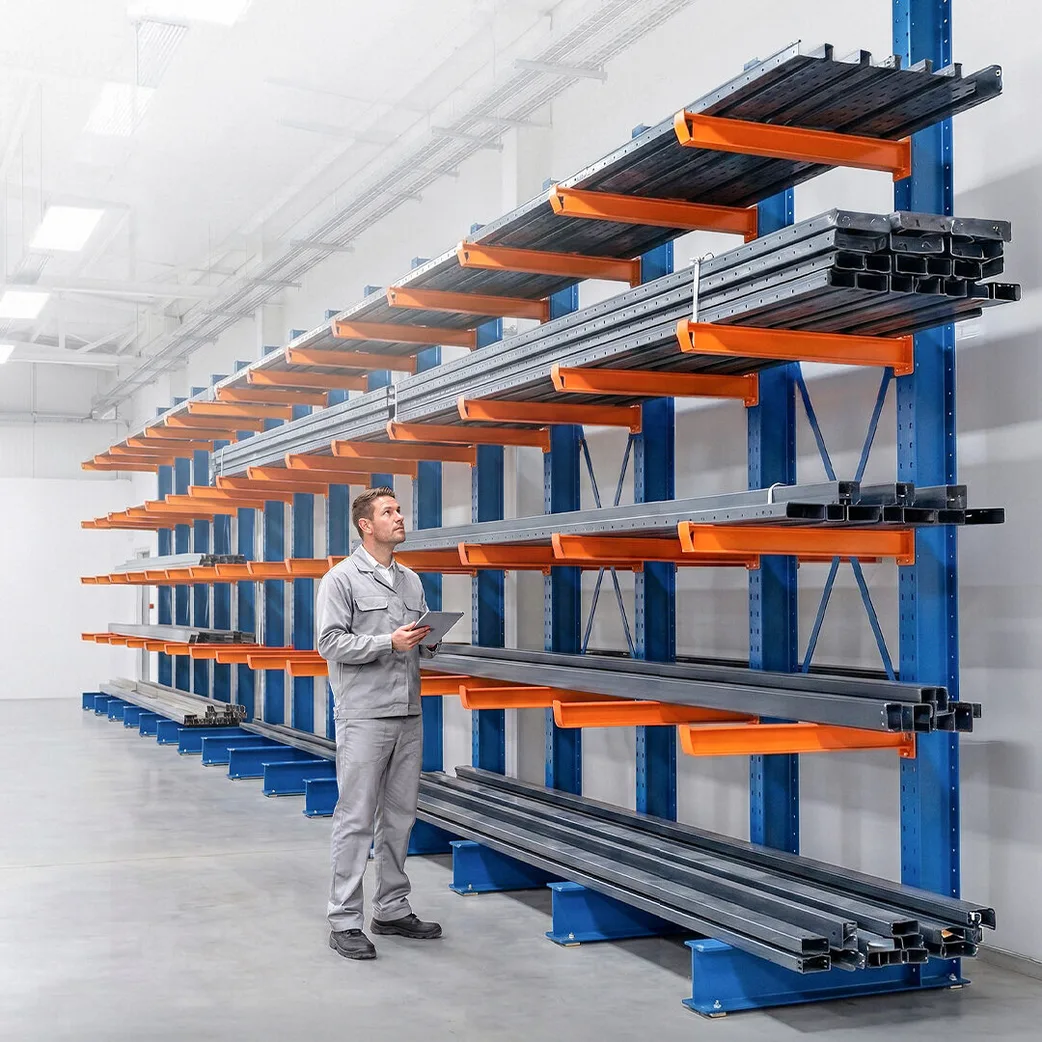

Depozit de centru metalurgic

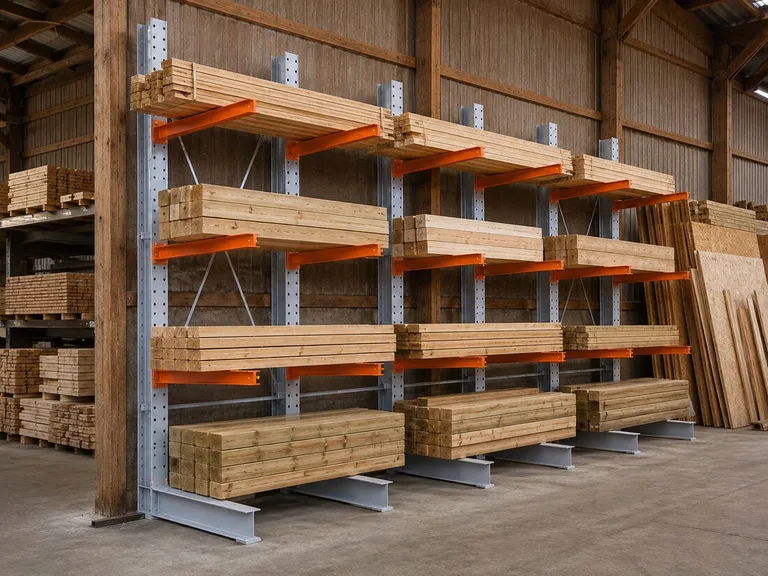

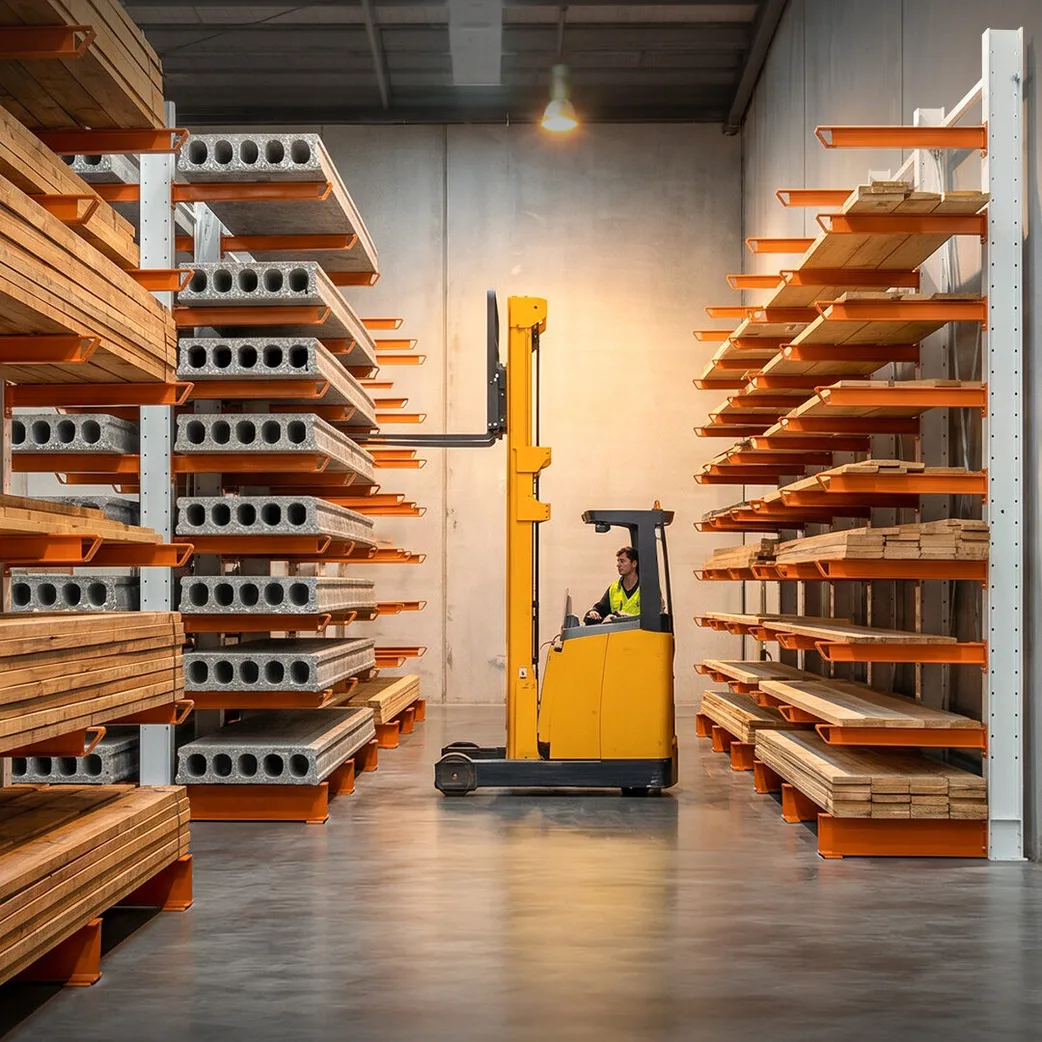

Depozitarea lemnului

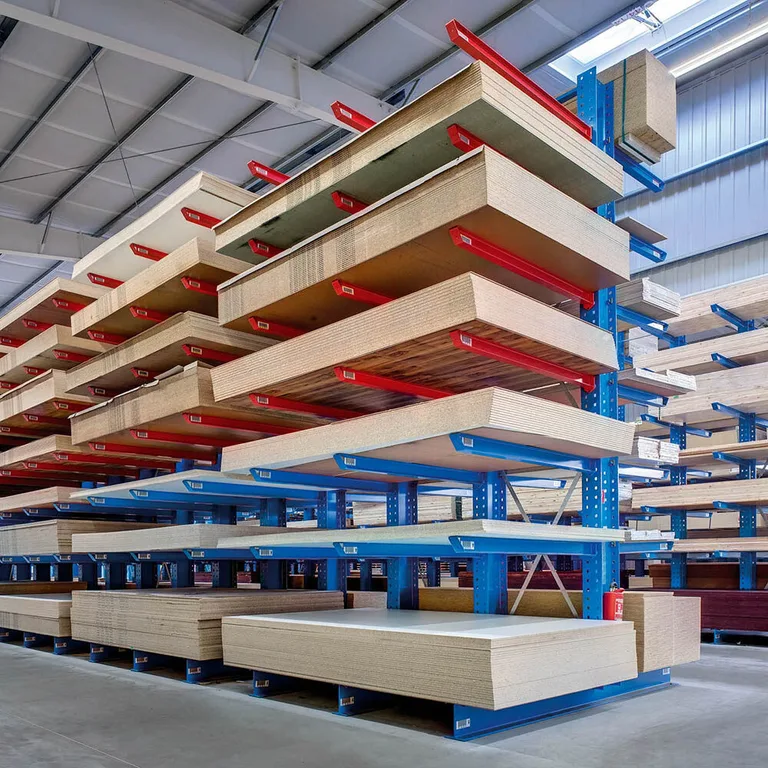

Depozit de materiale de construcții
